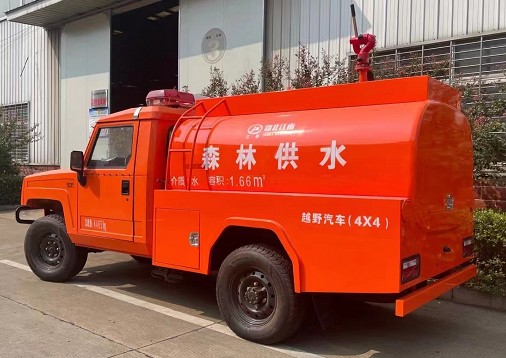

北汽勇士單排四驅供水消防車_江特牌JDF5041GGSBAW6型供水車

北汽勇士單排四驅供水消防車銷售電話：

159-7276-7978

JDF5041GGSBAW6型供水車技術規格書

北汽勇士單排四驅供水消防車詳細描述：
一、 整車
1. 外廓尺寸：5000，5150 mm×1870 mm×2080 mm
2. 乘員人數： 2
3. 水罐：容積1660 L
二、 底盤
1.型號：BAW2043HHS42D
2.驅動型式：4×4
3.軸距：3035mm
4.發動機：型號為YCY24140-60A，直列四缸、水冷、高壓共軌、增壓中冷柴油發動機
額定輸出功率為：103KW
排放標準：國Ⅵ
5.變速箱：機械式手動變速箱，5個前進檔
6.分動箱:四驅機械手動,全驅/后驅兩擋轉換
7.轉向系統：左置，液壓助力轉向，方向盤高度和角度可調
8.制動系統

行車制動：真空助力制動

 駐車制動：中央鼓式制動

輔助制動：發動機排氣制動
9.最高車速：120km/h

10.取力器：底盤自帶取力器，電磁閥控制，飛濺潤滑。

三、 駕乘室
1. 結構：整體鋼骨架焊接平頭駕駛室，固定型。
2. 布局：單排雙門，乘員人數為2。
3. 設備：除原車設備外，還裝有取力器開關、側標志燈開關、手油門等。
四、 上裝
(一) 罐體
1. 容積：1660L（水）。
2. 結構：
方圓焊接結構，內設分倉隔板。

人孔及人孔蓋1套，直徑φ500 mm。

 注水管位于罐體右邊，通徑為DN65。

排污管1個，位于罐體底部，通徑為DN40。
3. 材質：采用優質碳鋼材料焊接而成，筒體厚度為3mm，封頭厚度為4mm。內壁全部做防腐處理，經久耐用。
4. 設備：
人孔蓋：帶快速鎖緊及開啟裝置，開啟快捷、安全。
排污閥：手動控制
(二) 器材箱
1. 結構：
箱體為方圓焊接結構,與前端水罐為整體滾壓成型。
根據器材固定需要，配置鋁合金型材固定架或隔板。
2. 材質：為優質碳鋼材料。
3. 倉門：翻轉向上開門
4. 爬梯：罐體左前側配備可供消防人員上下的爬梯。
五、 泵及水路系統
1． 灑水泵:
型號:65QZB-50/110自吸離心式

流量:50(m3/h)

揚程(m):110m-150m

額定功率：24KW

2． 灑水炮

安裝位置：器材箱頂部

流量及壓力：8L/S@0.6MPa

射程：不小于30m
旋轉角度：360°
俯仰角；-15°～60°
3． 管路
罐吸水管路：DN50，帶手動閥。
外吸水管路：DN50，側置向外。
水槍出水管路： DN65，帶止回閥，頂置向上。
水帶出水管路： 2×DN65，帶手動球閥，側置。
泵往罐注水管路：DN50，帶手動球閥，側置向外。
消防栓注水管路：DN65，帶管牙捫蓋，罐體右側。
放余水管路：位于泵、罐體及管路的最低處，以防泵、罐及管路等在低溫狀態下凍裂。
電氣系統
1.車輛兩側裝有1個符合國家標準的側標志燈。

2.尾部裝有符合國家標準的示廓燈、組合尾燈和牌照燈。

六、器材配備及布置
1.配備原則
客戶有特殊需求時，根據客戶的需求配備。
客戶沒有特殊需求時，按照公司的企業標準配備。

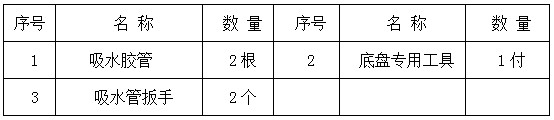

七、隨車基本配備清單

八、整車涂裝
供水車的外表噴涂顏色：紅
九、隨車文件資料
底盤使用說明書（1份）
底盤維修手冊（1份）
底盤質量保修卡（1份）
底盤合格證（1份）
隨車維修工具清單（1份）
灑水泵使用維修說明書（1份）
供水車使用說明書
供水車交貨清單
供水車合格證
供水車交接清單
